Descrizione del materiale Relativo ai contatti in argento massiccio per la progettazione elettrica

I contatti in argento massiccio per componenti elettrici, grazie alle loro eccellenti prestazioni complete, sono diventati il ​​materiale preferito per le apparecchiature di commutazione e controllo dell'alimentazione. I loro vantaggi si riflettono nei seguenti aspetti:

Le leghe d'argento per Solid Ag Contact ereditano l'elevata conduttività elettrica (valore teorico fino al 106% IACS) e l'elevata conduttività termica dell'argento, che può trasferire rapidamente corrente e dissipare il calore, ridurre la resistenza di contatto e l'accumulo di calore e ridurre il rischio di saldatura dei contatti. Ad esempio, negli scenari di commutazione ad alta-frequenza, le leghe d'argento possono prevenire efficacemente il guasto dei contatti causato dal surriscaldamento.

Aggiungendo metalli speciali (come componenti) o ossidi metallici (MeOx), la resistenza alla saldatura per fusione delle leghe d'argento viene notevolmente migliorata. La saldatura per fusione è un fenomeno in cui i contatti in lega d'argento si attaccano insieme a causa del surriscaldamento locale sotto l'impatto della corrente. La proprietà anti-fusione delle leghe d'argento può ridurre tali guasti e prolungare la durata delle apparecchiature.

La durezza della lega d'argento è superiore a quella dell'argento puro e l'aggiunta di componenti può migliorarne ulteriormente la resistenza all'usura. In scenari con aperture e chiusure frequenti (come i relè), i materiali di consumo possono ridurre l'usura dei contatti e mantenere prestazioni stabili dei contatti.

La superficie delle leghe d'argento per il rivetto a contatto in argento massiccio non è soggetta all'ossidazione o alla corrosione ambientale. Soprattutto in ambienti umidi o chimicamente inquinati, la sua stabilità è superiore a quella dell'argento puro, che può ridurre le fluttuazioni della resistenza di contatto.

Le leghe d'argento sono facili da formare attraverso processi come stampaggio e saldatura, soddisfacendo i requisiti di progettazione di diverse strutture di interruttori e riducendo i costi di produzione.

Sebbene l'argento puro abbia un'eccellente conduttività elettrica e termica, le sue proprietà fisiche limitano la possibilità di essere utilizzato da solo come materiale di contatto

Durezza insufficiente:La durezza Vickers (Hv) dell'argento puro è relativamente bassa, il che lo rende soggetto a deformazione sotto stress meccanico, il che porta ad una superficie di contatto irregolare e aumenta la resistenza di contatto.

Scarsa resistenza alla fusione:L'argento puro tende a sciogliersi sotto l'impatto della corrente, soprattutto durante cortocircuiti o sovraccarichi, e il rischio della saldatura per fusione è significativamente più elevato rispetto a quello delle leghe d'argento.

Requisiti di ottimizzazione delle prestazioni:Per compensare le carenze dell'argento puro, è necessario combinare altri ossidi metallici (come ossido di stagno, ossido di cadmio) per formare materiali compositi, al fine di migliorare la durezza, le proprietà anti-fusione e la resistenza all'usura. Ad esempio, l'ossido di argento-cadmio (AgCdO) sopprime efficacemente l'erosione degli archi sul contatto con rivetto in argento da parte delle particelle dispersive di ossido di cadmio.

La progettazione dei contatti solidi elettrici in argento per interruttore deve prestare attenzione ai seguenti parametri per ottimizzare le prestazioni del materiale:

componente:Si riferisce a una piccola quantità di metalli speciali aggiunti (come tungsteno e molibdeno), utilizzati per migliorare la resistenza, la durezza e la proprietà anti-fusione dei contatti Solid Ag. Ad esempio, la lega di argento-tungsteno (AgW) migliora significativamente la resistenza all'usura dei contatti grazie all'elevata durezza del tungsteno.

MeOx (ossido di metallo):Aggiungendo ossido di stagno (SnO₂), ossido di zinco (ZnO), ecc., migliora la conduttività elettrica, la resistenza e la densità. Ad esempio, l'ossido di argento-stagno (AgSnO₂) funziona eccezionalmente bene nelle applicazioni a corrente continua, riducendo i danni causati dagli archi elettrici ai contatti in lega d'argento.

Hv (durezza Vickers):Misura la capacità di un materiale di resistere alla rientranza. Il valore Hv delle leghe d'argento è solitamente superiore a quello dell'argento puro (ad esempio, l'Hv di AgCdO è circa 120-150), garantendo che i rivetti di contatto in argento massiccio mantengano una morfologia stabile durante aperture e chiusure frequenti.

IACS% (percentuale standard internazionale di conduttività elettrica del rame ricotto):Basato sulla conduttività elettrica del rame ricotto (100%), il valore teorico dell'argento puro è 106% IACS. Le leghe d'argento possono essere leggermente inferiori a causa dei componenti aggiunti, ma sono comunque molto più elevate rispetto ad altri metalli (come il 100% per il rame e il 61% per l'alluminio).

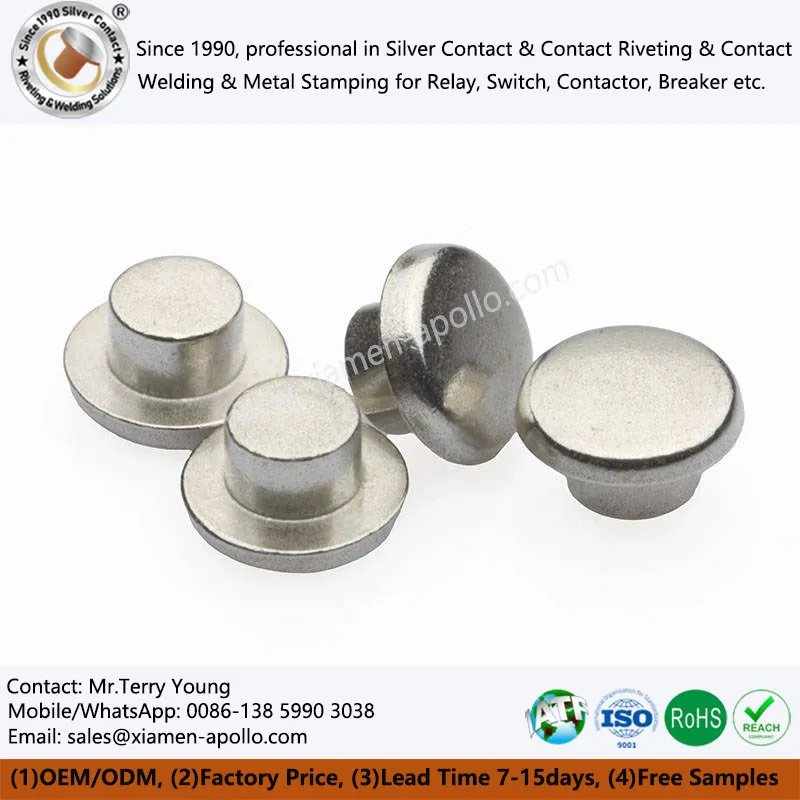

La progettazione dei contatti in argento deve tenere conto di molteplici aspetti prestazionali, quali conduttività elettrica, durezza e resistenza alla fusione. Le leghe d'argento, aggiungendo componenti e MeOx, sono significativamente superiori all'argento puro e sono diventate il materiale principale per le apparecchiature elettriche. Quando si selezionano effettivamente i materiali, è necessario combinare gli scenari applicativi e i requisiti dei parametri per scegliere la combinazione di materiali ottimale. ILContatti in argento massiccio per componenti elettriciabbiamo lanciato seguire rigorosamente gli standard prestazionali fondamentali di cui sopra. Grazie all'eccellente conduttività elettrica e termica dell'argento ad alta-purezza e alle precise tecniche di lavorazione, offre prestazioni eccezionali in termini di stabilità e durata. Può adattarsi ai requisiti fondamentali di varie apparecchiature elettriche e fornire garanzie affidabili per l'accensione/spegnimento e il controllo.
